上海華通電器廠有限公司主要生產交流接觸器、小型斷路器、塑料外殼式斷路器、雙電源自動轉換開關、框架式斷路器、真空斷路器等產品。華通帶大家了解聲光控開關的工作原理及接線方式。

聲光控開關內部電路由晶體三極管或者集成電路和外圍電子元器件組成；光控由一只光敏電阻連接在三極管的基極b中，光敏電阻在有光照條件下，它的電子值變化很大，這樣相當于給三極管基極一個偏置電壓，一旦超過三極管導通0.65v，三極管集電極和發射級就會有電流通過，電路中的一只三極管也會變化，導致單相晶閘管控制極觸發，串聯在橋式整流中的白熾燈由于單相晶閘管導通而形成一個閉合電流回路，白熾燈就被點亮。
白天光照充足下，白熾燈得不到晶閘管導通，它是不會亮的，只有晚上沒有足夠光照條件它才會亮。

聲控是利用拾音頭，接受聲音來變化，產生感應信號送給三極管，三極管具有放大交流型信號功能，同樣后面連接至光敏電阻一端，后面的工作原理與光控原理一樣的。

簡單理解為，白天光控自鎖，有聲音燈也不亮（省電），晚上光控開啟，有聲音燈會被自動點亮（智能），晚上感應亮燈，沒有聲音自動熄滅（省電）。這種結構的聲光控制器內部還有自動延時功能，每次開啟約一分鐘后自動延時關閉燈。

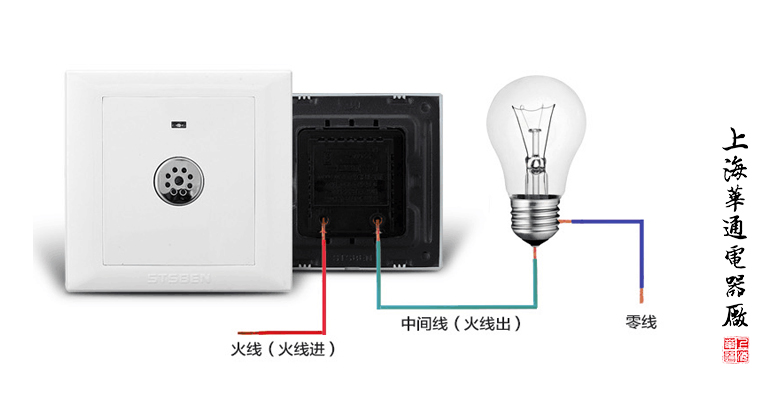

這種聲光延時開關僅僅只有兩個接線孔，一個為“火進”，另一個為“火出”，接線時千萬不要將火線、零線同時接入聲光開關兩個接線孔即可，因?yàn)橥瑫r(shí)接入會造成短路，將內部的電子元器件燒毀。另外這種結構的聲光控制開關原因內部單相晶閘管功率比較小，所以控制的燈泡功率一般小于100W，聲光控制開關損壞后，內部結構電路圖就不能工作了。接線將燈泡串聯在控制回路中，按照開關孔上的標注，可以隨便接，它都不會損壞聲光控制開關。

以上就是華通分享的聲光控開關的工作原理及接線方式。更多信息歡迎關注我司官網。
